配置

1、機箱：

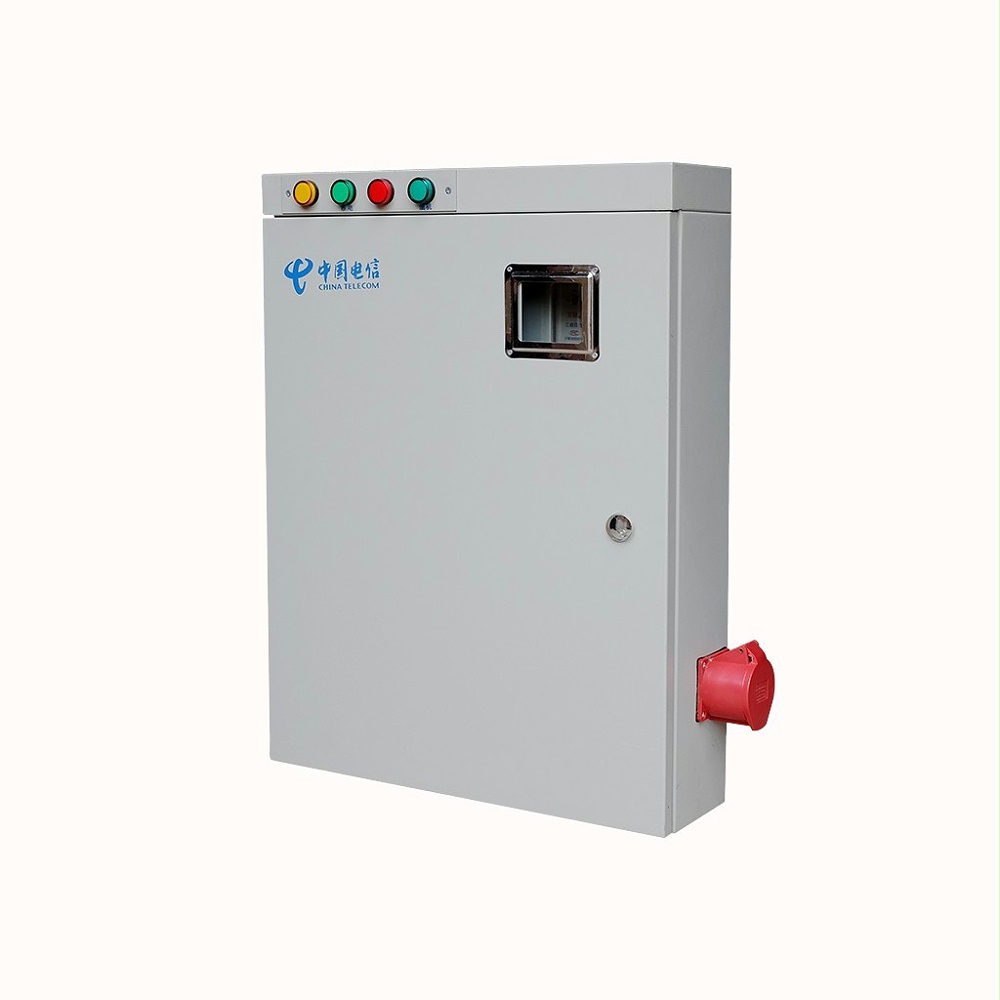

1.1規格尺寸：720(高)*550(寬)*220( 深)mm，采用大于等于1.5mm厚的鋼板材料，便于墻體上安裝，門應能靈活開啟，可上、下出線。

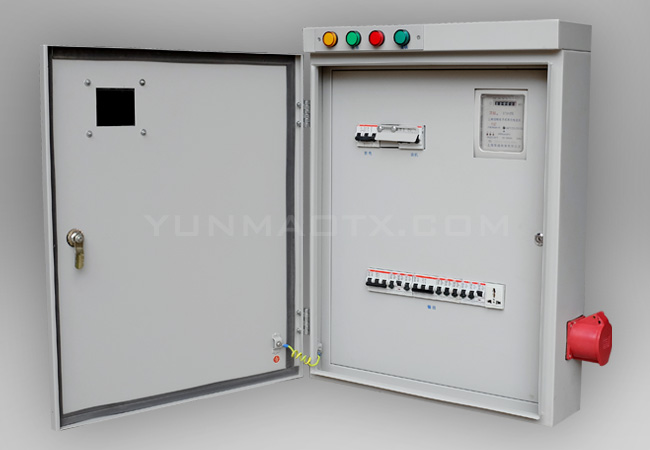

1.2配電箱必需具備操作面板（開關操作部份與配電箱線路部份隔離），在配電箱右下側配置油機插座，不開機箱門可直接接油機。

1.3配備市電工作正常指示燈（綠色），油機支路投入工作指示燈（紅色）。

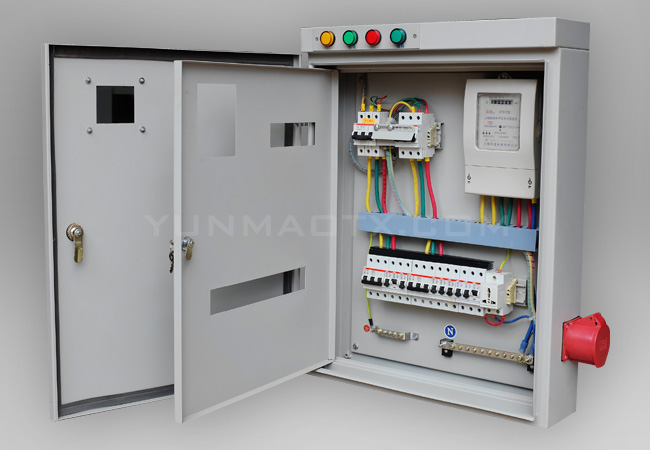

1.4應具有PE保護接地排、中性線匯接排。

1.5交流配電箱應具有一定的空間余量，便于以后增加電表、空開等。

1.6交流配電箱應防塵、防爆、防腐、防銹及上面、正面、側面防水。

空開配置

2.1空開品牌要求全部采用ABB或相同等級的空開。

2.2輸入空開：

市電輸入：80A/3P，1個

油機輸入50A/3P，1個

要求輸入空開為市電/油機互鎖

2.3輸出空開：

三相,63A：63A/3P，2個

單相,32A：32A/1P，2個

單相,20A：20A/1P，4個

單相,16A：16A/1P，3個

使用環境

交流配電箱能在下列環境條件下連續使用：

l  周?chē)橘|(zhì)溫度為-10℃～60℃，相對濕度不超過90％；

l  無腐蝕性、爆炸性和破壞絕緣的氣體及導電塵埃的地方；

l  沒有震動和顛簸，且垂直傾斜度不超過5°的地方；

l  海拔高度超過2000-3500m的地方。

l  賣方應說明設備在防震方面采取的措施。當發生 理事7級地震時，設備應能正常工作。

4、電氣

4.1交流配電箱的電源輸入電路具有過流、短路保護功能的線路保護器件，各電源輸出分路具有過流、短路保護功能的線路保護器件。輸入、輸出兩級線路保護器件的額定電流應有合理的選擇性配合關系。

4.2交流配電箱應確保電源輸入、輸出線纜以及各導電連接件的連接可靠。

4.3交流配電箱中各相線的相序排列應符合相關國家標準，交流配電箱應具有中性線匯接母排，應有機箱安全接地連接裝置。各相線、中性線母排及安全接地保護線應有明顯標識。

4.4交流配電箱采用的低壓器件應是經（具有）國家相關部門認證、許可的公司制造和提供的知名產品（如梅蘭日蘭、ABB等）。請?zhí)峁┧玫蛪浩骷纳a(chǎn)廠商和產品質量檢測報告。

5、絕緣性能

交流配電箱的各帶電回路與機箱之間能承受2000V交流有效值絕緣強度試驗電壓，時間為1分鐘，無擊穿或閃爍現象。
